ACTIVIDADES
DE CONTEXTUALIZACIÓN 1.7 y 1.8
Unidad formativa 1.7: CANALIZACIÓN
PARA EL CABLEADO DE RED
UNIDAD FORMATIVA 1.8: ASPECTOS
DE INSTALACIÓN Y NORMAS DE SEGURIDAD PERSONAL
COMPETENCIAS: SOBRE CABLEADO ESTRUCTURADO
CURSO: MONTAJE Y MANTENIMIENTO DE INFRAESTRUCTURAS DE REDES
LOCALES DE DATOS
Cada grupo de
trabajo colaborativo debe realizar el desarrollo de cada una de las siguientes
partes de la actividad:
PARTE1:
Cada grupo colaborativo debe de realizar un informe
presentado en PDF sobre las unidades formativas 1.7 y 1.8 del curso de cableado estructurado.
PARTE 2:
Cada grupo colaborativo debe de realizar una presentación
en Microsoft Power Point sobre las unidades
1.7 y 1.8 del curso de cableado
estructurado.
PARTE 3:
Cada grupo de trabajo colaborativo debe de realizar un mapa
mental sobre la unidad formativa
1.7 del curso de cableado
estructurado.
PARTE 3.1:
Cada grupo de trabajo colaborativo debe de realizar un mapa
mental sobre la unidad formativa
1.8 del curso de cableado
estructurado.
TENDIDO DEL CABLEADO DE RED . CANALIZACIONES
Al igual que sucede con los cables de las instalaciones
eléctricas, el cableado de red debe alojarse en canalizaciones a lo largo de su
recorrido por el edificio. Los medios y las técnicas utilizadas para la
instalación de las canalizaciones y el tendido del cableado de red son muy
similares a las utilizadas en el montaje de las instalaciones eléctricas en los
edificios.
Sin embargo, en el tendido de una red de datos hay una serie de
consideraciones que hay que tener en cuenta, tanto a la hora de seleccionar el
tipo de canalización que se va a utilizar, como a la hora de realizar la
instalación.
Algunas de estas consideraciones son:
• El
tendido del cableado debe realizarse teniendo siempre en cuenta los servicios
generales del edificio, el posterior mantenimiento y las necesidades actuales y
futuras del cableado.
• Los
cables de red no deberán compartir nunca las canalizaciones con otros Servicios
Generales.
• Las
canalizaciones verticales nunca se compartirán con líneas de fuerza o el cable
de descarga del pararrayos.
• Nunca
se instalará cableado en el hueco del ascensor.
• Se
tendrá especial atención a obstáculos naturales de la construcción como
ventanas, ventanales, puertas, otras canalizaciones verticales.
• Hay
que prestar especial precaución con las Conducciones de Servicios Generales
(ojo al taladrar)
• El
diseño de las canalizaciones es crítico para el crecimiento futuro de cualquier
Red.
En función del tipo de edificio y de los condicionantes
descritos anteriormente, existen diferentes posibilidades a la hora de
canalizar o“enrutar” el cable por el edificio.
INSTALACIONES CON CANALETAS
La canaleta es un canal montado sobre la pared con una
cubierta móvil. Existen fundamentalmente dos tipos de canaletas:
• Canaleta decorativa: tiene una terminación más
acabada. La canaleta decorativa se utiliza para colocar un cable sobre la pared
de una habitación, donde quedaría visible de otra manera.
• Canal: una alternativa menos atractiva que la de la
canaleta decorativa. Su principal ventaja, sin embargo, es que es lo
suficientemente grande como para contener varios cables. Generalmente, el uso
del canal se ve restringido a espacios como áticos y el espacio sobre un techo
falso.
La canaleta puede ser de plástico o de metal y se
puede montar con adhesivo o con tornillos. Entre sus desventajas se pueden
destacar que no es agradable a la vista, se puede soltar o se puede arrancar, y
que únicamente es apta para un solo uso. Entre sus ventajas tenemos que es
fácil de instalar y de desmontar. Una vez montada la canaleta, hay que colocar
el cable en su interior y fijar la tapa. Esto ayuda a proteger el cable.
Para la instalación de la canaleta es necesario seguir
las instrucciones de cada fabricante. El tamaño de la canaleta debe calcularse
con un margen del 25% para futuras ampliaciones y no se debe exceder su
capacidad de carga más allá del 75% de su capacidad. Los cables deben sujetarse
mediante bridas cada un metro de longitud como mínimo.
Un aspecto muy importante es mantener en todo momento
el ángulo o radio de curvatura mínimo del cable. Para cables UTP se recomienda
ángulos de curvatura de ocho veces el diámetro del cable durante la
instalación, y de cuatro veces tras la instalación, o superior. También hay que
tener en cuenta que se puede perder hasta un 50% de la capacidad de
canalización debido a las curvaturas.
NOTA
Según la norma EIA/TIA-568-B2, el radio mínimo de
acodamiento para los cables de distribución horizontal varía según el estado
del cable durante la instalación (carga de tracción) y luego de la instalación,
cuando el cable está en reposo (sin carga). Para cables UTP, el radio mínimo de
acodamiento, en condiciones en las que no hay carga, no debe ser menor que cuatro
veces el diámetro del cable. Para cables FTP (ó ScTP), el radio mínimo de
acodamiento, en condiciones en las que no hay carga, debe ser ocho veces el
diámetro del cable.
Existen multitud de accesorios, como empalmes
derivaciones, codos, esquinas, entradas y salidas a la canaleta, paredes
divisoras, uniones “T” para unir secciones de canaleta, placas para
colocación de rosetas, etc.
Todos estos accesorios permiten una sujeción adecuada
del conjunto de cables en el interior de la canaleta. En el caso de codos,
esquinas, uniones “T”, y los elementos de entrada ó salida a la canaleta,
se debe respetar que los cables UTP tengan un radio de doblez de 2,5 cm (1
pulgada) o mayor para minimizar el esfuerzo, cumpliendo con las características
del cable.
La imagen muestra un corte de la sección de una canaleta con la
distribución de los cables en su interior.
INSTALACION CON BANDEJAS
La bandejas son
un medio de soporte para el cable, cuando el cableado se realiza por los techos
ó en las parte altas de las paredes. La dimensión de las canaletas debe
permitir un crecimiento futuro de cables del 25%, como mínimo.
A la hora de
colocar la canaleta hay que asegurarse de que la superficie sobre la que se
instala es capaz de soportar el peso de la bandeja más el de los cables. Si no
fuese así, se deberá fortalecer la estructura o buscar otra alternativa. Se
deben fijar los soportes a 150 mm de esquinas, ángulos, cruces en “T” o cualquier otro tipo de cruce.
Una vez
instalada la bandeja, se procede al tendido de los cables de red, los cuales se
fijarán a la bandeja mediante bridas cada 0,5m como máximo en horizontal,
asegurando que la brida no estrangule el cable. En vertical se deberá embridar
cada 30 cm.
NOTA
Los cables UTP
pueden circular por bandeja compartida con cables de energía respetando el
paralelismo a una distancia mínima de 30 cm. En el caso de existir una división
metálica de puesta a tierra, esta distancia se reduce a 10 cm. Esta distancia
deberá ser de, al menos, un metro, respecto de cualquier línea AC de mas de 5
KVA.
INSTALACIONES BAJO TUBO
El tubo, tanto de plástico como metálico, en una solución de
cableado utilizada habitualmente en todo tipo de instalaciones de tendido de
cableados.
Al igual que en el caso de las canaletas, se deberá utilizar
tubo metálico en aquellas circunstancias en que exista peligro de daño físico
al cable, interferencias eléctricas y, en general, en tendidos exteriores.
Estas son algunas consideraciones que hay que tener en cuenta a
la hora de realizar instalaciones de cableado utilizando tubos como medio de
canalización:
• Las
curvaturas y uniones nunca deben olvidar que el ángulo de curvatura mínimo del
cable es de ocho veces el diámetro del cable durante la instalación, y de
cuatro veces tras la instalación.
• Se
deben eliminar todas las rebabas y filos del exterior.
• Las
dimensiones del tubo deben permitir un crecimiento posterior del 50%.
• La
carga no debe exceder el 75% de su capacidad.
• Se
deben incluir guía cables en el interior de los tubos.
• La
conducción se fijará cada 1,2 metros en horizontal y cada 0,9metros en vertical.
• Se
establecerá un punto de fijación a 50 mm, a cada lado de una curvatura.
• No
deberá haber más de dos curvaturas en el mismo tendido. Si se requieren más
curvaturas, se deberá utilizar una caja de derivación/distribución.
• Es
conveniente espolvorear con polvos de talco el interior del tubo antes de
proceder al tendido.
• En
conducciones empotradas en suelo sólo
se utilizará tubo metálico. No es válido cualquier
otro.
• En
conducciones empotradas en suelo se establecerán puntos de fijación cada 1,2
metros, como mínimo.
A modo de referencia, la siguiente tabla indica la cantidad de
cables en función del tamaño de la tubería según la norma EIA/TIA 569.
CANALIZACION EN FALSOS
TECHOS
En muchas ocasiones, por razones de estética, interesa que los
cables no queden a la vista. Una posibilidad consiste en realizar el cableado a
través de falsos techos. Cuando se instala un cable en un techo falso, nunca se
debe colocar el cable directamente sobre los paneles del techo, se debe
suministrar algún otro medio que de soporte al cable.
.
Como se ha mencionado en un apartado anterior, las canaletas
para cables montados en la pared son una de las opciones para brindar soporte
al cable, y éstas pueden también utilizarse en los falsos techos.
Otra de las opciones es colocar ataduras en los alambres que
brindan soporte al techo falso. Si se opta por esta opción, se debe tender el
cable desde una atadura hasta la otra.
Una tercera opción para sostener el cable es utilizar bandejas.
Las bandejas cuelgan del techo y suministran el mejor tipo de soporte para el
cable de red.
CANALIZACION EN SUELO
TECNICO
El suelo técnico consiste en un falso suelo. Éste está elevado
unos pocos centímetros en función de las necesidades, respecto al suelo de la
planta. Originariamente estaba pensado para lugares donde el cableado era muy
alto, pero en los últimos años, el suelo sobre elevado ha comenzado a ser
utilizado en los más variados ambientes de trabajo.
Está compuesto por baldosas de tamaño estándar colocadas encima
de una infraestructura que las soporta por medio de unos pivotes regulables en
altura.
En el hueco que queda debajo del suelo elevado, es posible
alojar todas las instalaciones como pueden ser aire acondicionado, cables
eléctricos, cables de teléfono, etc. Esto facilita la inspección y mejora el
acceso para las operaciones de mantenimiento o modificaciones.
Las cargas electrostáticas se evitan eligiendo un revestimiento
adecuado. En caso de revestimientos conductores, la descarga se realiza a
través de un sistema de contacto y salida a tierra de algunos soportes del
sistema.
RESUMEN
En este documento hemos
estudiado que el tendido de los cables de red debe realizarse bajo sus
correspondientes canalizaciones. Existen diferentes tipos de canalizaciones
posibles a utilizar para enrutar el cable a lo largo del edificio. En todo
caso, e independientemente de la canalización utilizada, las rutas del cableado
deben pensarse teniendo siempre en cuenta los servicios generales del edificio,
el posterior mantenimiento, y las necesidades actuales y futuras de la
instalación. El diseño de las canalizaciones es crítico para el crecimiento
futuro de cualquier red.
Un aspecto muy importante
a tener en cuenta es que los tendidos de telecomunicaciones NO DEBERÁN
COMPARTIR NUNCA las canalizaciones con otros Servicios Generales
En el siguiente documento estudiaremos
ciertos aspectos prácticos a tener presente en el tendido e instalación de los
cables de red a efectos de preservar las características de los cables, así
como las normas de seguridad personal que hay que seguir en todo momento a la
hora de realizar este tipo de tareas.
PRECAUCION EN LA
INSTALACION DE LOS CABLES DE RED
La instalación del cableado de red debe realizarse teniendo en
cuenta una serie de precauciones a efectos de preservar sus características de
transmisión. Hay que tener siempre presente las consideraciones que se
presentan a continuación para conseguir un cableado de red de calidad y de
altas prestaciones.
• No
se debe tirar del cable con demasiada fuerza. Hay que evitar estirar el cable
mientras se manipula. Si el estiramiento es superior a los 11 kg de tracción,
los hilos ubicados dentro del cable se pueden destrenzar y, como ya se ha
comentado en documentos anteriores, esto puede provocar interferencias y
diafonía.
• Evitar
usar grapas para fijar los cables. Las grapas aplastan los cables con lo
que pierden sus características de trenzado, aumentando la posibilidad de
ruidos, diafonía etc. Si hay necesidad perentoria de usar grapas, se recomienda
poner grapas de plástico a mano (o usar grapadoras con limitador de
profundidad) ó usar tira de velcro para sujeción.
• Nunca
se debe utilizar pistola de grapas para fijar los cables. Las grapas puede
perforar el revestimiento, provocando una pérdida de conexión.
La instalación del cableado de red debe realizarse teniendo en
cuenta una serie de precauciones a efectos de preservar sus características de
transmisión. Hay que tener siempre presente las consideraciones que se
presentan a continuación para conseguir un cableado de red de calidad y de
altas prestaciones.
• Nunca
se debe utilizar pistola de grapas para fijar los cables. Las grapas puede
perforar el revestimiento, provocando una pérdida de conexión.
• Si
se deben tender múltiples cables (mazos), en una misma vía, utilizar ataduras
para cable a fin de mantenerlos unidos. Ubicarlas a intervalos al azar, y luego
ajustarlas con cuidado. Nunca se debe ajustar demasiado las ataduras ya que
esto puede dañar los cables. Evitar realizar una presión excesiva con las
abrazaderas sobre los mismos. Es conveniente dejarlas más sueltas ó usar velcro
para evitar deformaciones en los cables.
• Nunca
agrupar los mazos de cables usando alambre ú otro elemento metálico para
sujetarlos. En su lugar, se pueden utilizar abrazaderas ó ganchos específicos
para sujeción de cables.
• Evitar
torcer los cables ó arrollarlos, ya que se deformará el trenzado interno de los
cables, perdiendo sus características.
• Si es necesario doblar el cable para poder dirigirlo, hay que asegurarse de mantener un radio de curvatura que sea igual a cuatro veces el diámetro del cable como mínimo. El cable jamás se debe doblar hasta un punto que exceda un ángulo de 90º.
• Evitar
en todo momento hacer ángulos rectos con los cables ó curvas muy cerradas. Los
cables perderán sus características. Hay que realizar curvas suaves.
• Mantener
el trenzado en cada par de hilos, en la medida que sea posible, hasta el punto
de terminación en el jack. Es el trenzado de los hilos lo que produce la
cancelación necesaria para evitar la interferencia radial y electromagnética.
Según la norma ISO/IEC, la cantidad máxima de cable no trenzado que se permite
para categoría 5 (equivalente a la categoría 5E de EIA/TIA), o categorías
superiores, es de 13mm.
• A
la hora de conectar los cables en conectores RJ45 retirar sólo la cantidad de
revestimiento ó funda del cable que se necesita para terminar los hilos. Cuanto
más expuestos queden los hilos peor será la conexión y mayor será la pérdida de
señal.
RECOMENDACIONES
ELECTRICAS
Se debe evitar que los cables pasen cerca de posibles
fuentes de interferencias electromagnéticas que se puedan prever en el
edificio, como son las líneas de energía eléctrica, la iluminación
fluorescente, la maquinaria eléctrica y las fuentes de radio frecuencia (RFI).
Líneas de energía
|
• En caso de tenderse el cableado
en paralelo con los cables de red, se debe mantener una distancia mínima de
30 cm.
• En caso de cruce se debe hacer
en ángulo recto (90 grados).
|
Iluminación fluorescente
|
• En caso de tenderse el cable en
paralelo se debe mantener una distancia mínima de 30 cm.
• En caso de cruce se debe hacer
en ángulo recto (90 grados).
|
Maquinaria (fuente de ruido impulsivo)
|
• Se debe mantener una distancia
de 3 metros como mínimo.
|
Radio Frecuencia (RFI)
|
• Se debe mantener una distancia
de 3 a 5 metros como mínimo.
|
También se deben conectar las canalizaciones metálicas
a intervalos regulares a la masa del edificio:
• La
masa del edificio debe estar conectada a tierra conforme las normas vigentes en
materia de seguridad.
• Todos
los armarios de comunicaciones deben estar conectados a la masa del edificio.
• Respetar
en todo momento el Reglamento Técnico de Baja Tensión.
ETIQUETADO Y ROTULACION
Siempre que se instalen cables de redes es muy
importante marcar o señalizar los cables y documentar en todo momento lo que se
hace.
También es necesario marcar los números
correspondientes en todos las tomas de telecomunicaciones y en el panel de conexiones
del centro de cableado.
¡ATENCIÓN!
El estándar TIA/EIA-606 describe las
especificaciones para rotular los cables y proveer, de esta forma, un esquema
de información sobre la administración del camino del cableado de
telecomunicación, espacios y medios independientes. Marcando con un código de
color y grabando en éstos los datos, se facilita la administración de los
cables de telecomunicaciones y su debida identificación.
NARANJA
|
Terminación central de oficina
|
VERDE
|
Conexión de red / circuito
auxiliar/area trabajo
|
PURPURA
|
Conexión mayor / equipo de dato
|
BLANCO
|
Terminación de cable MC a IC
|
GRIS
|
Terminación de cable IC a MC
|
AZUL
|
Terminación de cable horizontal
|
CAFÉ
|
Terminación del cable del
campus
|
AMARILLO
|
Mantenimiento auxiliar, alarmas
y seguridad
|
ROJO
|
Sistema de teléfono
|
Código de colores según TIA/EIA-606
¡ATENCIÓN!
El estándar TIA/EIA-606 especifica que cada unidad de
terminación de hardware debe tener algún tipo de identificador exclusivo. Este
identificador debe estar marcado en cada unidad de terminación de hardware o en
su rótulo. Cuando se utilizan identificadores en áreas de trabajo, las
terminaciones de estaciones deben tener un rótulo en la placa, el bastidor o el
conector mismo.
Es recomendable colocar las conexiones de tal manera que los
rótulos queden ordenados de forma ascendente. Esto facilita el diagnóstico y la
ubicación de los problemas cuando se presenten en el futuro. Para asegurarse de
que los rótulos no se borren o se arranquen, es conveniente marcar los cables
dos veces, a intervalos de aproximadamente 60 cm.
PRECAUCIONES A LA HORA DE INSTALAR EL CABLEADO DE RED
Precauciones en el desenrollado del cable
A la hora de desenrollar el cable se procurará no cortarlo
demasiado justo. El diámetro interior del enrollado deberá ser como mínimo un
metro. Evitar someter el cable a excesivas torsiones. No pisar el cable ni
poner objetos pesados encima. Si la cubierta está deteriorada, no reparar el
cable. Deberá ser sustituido.
Precauciones en el tendido del cable por canalizaciones
Cuando se realice la instalación del cableado por las
canalizaciones (tirada de cable) hay que evitar torceduras y tirones así como
radios de curvatura inferiores a 5cm. Las canalizaciones no deben ocuparse más
allá de un 40% de su capacidad. Esto facilitará el tendido, evitando tensiones
y torceduras de cables, y permitirá introducir nuevos cables en un futuro.
Precauciones a la hora de sujetar los cables
No apretar excesivamente los collarines, bridas, etc. utilizados
para la sujeción del cable, evitando así que éste se comprima. Asegurarse de
que hay cierta holgura mediante un leve movimiento de los cables.
Separar los cables de diferente propósito
Separar el cableado de red de los cables eléctricos. Cables de
diferentes propósitos no deben estar en el mismo mazo de cableado.
Reducir al mínimo los cruces de cable de datos y corriente eléctrica. En caso
de que sea inevitable, los cruces se realizarán en ángulo recto.
Evitar elementos que produzcan interferencias electromagnéticas
Los elementos inductores de ruido (fluorescentes, pequeños
motores, etc.) deberán estar distanciados de las conducciones de pares un
mínimo de 30cm (recomendable 50cm). En el caso de grandes fuentes de ruidos se
considera imprescindible el tendido de cables apantallados o de Fibra Óptica.

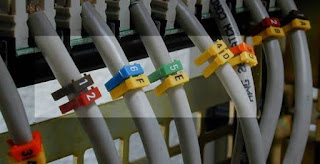

Señalizar cada cable en ambos extremos
Cada uno de los cables instalados debe señalizarse en ambos
extremos mediante muñequillas, siguiendo un criterio de rotulación previamente
establecido. Esto permitirá la posterior identificación de los cables.
NORMA DE SEGURIDAD PERSONAL
El tendido del cableado de red, como la instalación de cualquier
otra infraestructura en el edificio, no está exento de posibles accidentes que
afecten a la seguridad de las personas. Se puede considerar el proceso de
desarrollo de una red de datos como una combinación de actividades realizadas
por un electricista y un obrero de la construcción. En ambos casos, la
seguridad es el factor más importante.
Seguridad eléctrica: La siguiente lista
describe algunas de las precauciones que se deben tomar al trabajar con
materiales eléctricos:
• Si
la obra incluye instalación eléctrica, realizar el tendido de los cables
eléctricos antes de instalar los cables de red.
• Antes
de conectar ningún dispositivo a una toma eléctrica, comprobar el voltaje con
un medidor de tensión o multímetro.
• Cuando
se vaya a realizar un tendido de red por un área determinada del edificio, lo
primero que se debe hacer es desconectar la alimentación eléctrica de
todos los circuitos que pueden pasar a través del área de trabajo.
• Si
no se está seguro de si hay cables, o cuáles son los cables que pasan por ese
sector, se debe desconectar toda la alimentación eléctrica.
• Nunca
tocar los cables de alimentación eléctrica, aunque se hayan desconectado todos
los circuitos. Se corre el riesgo de electrocución.
• Nunca
se debe instalar un dispositivo de red sin haberlo desconectado de la
alimentación eléctrica.
Seguridad en la construcción: La siguiente lista
describe algunas de las precauciones que se deben tomar al trabajar con
materiales de construcción:
• Usar
ropa adecuada. Los pantalones largos y las mangas largas ayudan a proteger los
brazos y piernas. Evitar usar ropa demasiado floja o suelta.
• Usar
gafas de seguridad en operaciones de perforación o corte y ser cuidadoso cuando
se utilicen brocas, cuchillas y, en general, toda herramienta cortante.
• Medir
cuidadosamente antes de cortar, perforar o modificar los materiales de
construcción de forma permanente. "Medir dos veces; cortar una sola
vez."
• Estudiar
detenidamente el material que se va a perforar o cortar. No es aconsejable que
las herramientas eléctricas hagan contacto con cables u otros dispositivos,
dentro de la pared.
• Seguir
las prácticas generales de limpieza (por ejemplo, tratar de reducir al mínimo
el polvo ya que puede afectar a los dispositivos de red).
• Mantener
el área de trabajo limpio y ordenado. Nunca dejar materiales en lugares donde
se pueda tropezar con ellos.
• Seguir
los procedimientos adecuados de seguridad en la utilización de una escalera de
mano, en los casos en los que sea necesario su utilización.
• Estas
son simplemente algunas precauciones de seguridad que se deberán tener en
cuenta en las operaciones de tendido de cables y canalizaciones. Es muy
importante tenerlas presente en tareas de construcción de una infraestructura
de red. El respeto por las normas de seguridad personal y de los equipos es un
factor clave para evitar cualquier tipo de accidente.
RESUMEN 2
En esta unidad formativa hemos estudiado una serie de
precauciones a tener en cuenta, tanto en la instalación o tendido del cableado
a lo largo del edificio, como de seguridad personal para evitar accidentes que
pongan en peligro nuestra integridad física.
En la siguiente Unidad Formativa estudiaremos los comprobadores
de cableado, es decir, las herramientas que nos permitirán verificar si el
cableado se ha realizado correctamente o, en caso contrario, detectar las
anomalías surgidas durante el proceso de instalación y conectorizado de los
cables de red.
No hay comentarios:
Publicar un comentario
